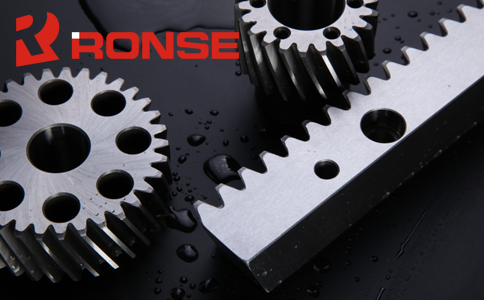

齒輪齒條傳動系統作為機械傳動領域的重要組成部分,其性能直接影響著設備的運行效率、精度和可靠性。而齒輪齒條的受力分析,是進行合理選型、確保系統穩定運行的關鍵步驟。本文將深入探討齒輪齒條傳動系統的受力分析方法和選型原則,為讀者提供專業的技術指導。
一、齒輪齒條傳動系統的受力分析
齒輪齒條傳動系統的受力分析主要包括以下幾個方面:
1. 齒輪受力分析:
圓周力 (Ft): 齒輪嚙合時,齒面間相互作用的切向力,其大小與傳遞的扭矩成正比,方向與齒輪旋轉方向相反。
徑向力 (Fr): 齒輪嚙合時,齒面間相互作用的徑向力,其大小與圓周力和壓力角有關,方向指向齒輪中心。
軸向力 (Fa): 對于斜齒輪或錐齒輪,還會產生軸向力,其大小與圓周力、螺旋角和壓力角有關,方向沿齒輪軸線方向。
2. 齒條受力分析:
法向力 (Fn): 齒條嚙合時,齒面間相互作用的法向力,其大小與圓周力和壓力角有關,方向垂直于齒面。
切向力 (Ft): 齒條嚙合時,齒面間相互作用的切向力,其大小與圓周力相同,方向與齒條運動方向相反。
徑向力 (Fr): 齒條嚙合時,齒面間相互作用的徑向力,其大小與圓周力和壓力角有關,方向指向齒條中心。
二、齒輪齒條受力分析的計算方法
1. 圓周力 (Ft) 的計算:
Ft = 2T / d
其中:
Ft:圓周力 (N)
T:傳遞的扭矩 (N·m)
d:齒輪分度圓直徑 (m)
2. 徑向力 (Fr) 的計算:
Fr = Ft tanα
其中:
Fr:徑向力 (N)
Ft:圓周力 (N)
α:壓力角 (°)
3. 法向力 (Fn) 的計算:
Fn = Ft / cosα
其中:
Fn:法向力 (N)
Ft:圓周力 (N)
α:壓力角 (°)
三、齒輪齒條選型原則
根據齒輪齒條傳動系統的受力分析結果,進行齒輪齒條選型時,需要遵循以下原則:
1. 強度原則: 齒輪齒條的齒根彎曲強度和齒面接觸強度必須滿足使用要求,避免因強度不足導致失效。
2. 剛度原則: 齒輪齒條應具有足夠的剛度,以保證傳動精度和穩定性,避免因變形過大導致振動和噪音。
3. 耐磨性原則: 齒輪齒條應具有良好的耐磨性,以延長使用壽命,減少維護成本。
4. 經濟性原則: 在滿足使用要求的前提下,應盡量選擇成本較低的齒輪齒條。
四、齒輪齒條選型步驟
1. 確定傳動參數: 包括傳遞的功率、轉速、傳動比、安裝空間等。
2. 初步選擇齒輪齒條類型: 根據傳動參數和使用要求,初步選擇齒輪齒條的類型、模數、齒數等。
3. 進行受力分析: 根據初步選擇的齒輪齒條參數,進行受力分析,計算齒輪齒條的受力情況。
4. 校核強度: 根據受力分析結果,校核齒輪齒條的齒根彎曲強度和齒面接觸強度是否滿足使用要求。
5. 優化設計: 如果強度不滿足要求,需要調整齒輪齒條參數,重新進行受力分析和強度校核,直到滿足要求為止。
6. 確定最終方案: 根據優化設計結果,確定最終的齒輪齒條型號和規格。
五、總結
齒輪齒條傳動系統的受力分析和選型是確保系統穩定運行的關鍵環節。通過科學的受力分析和合理的選型,可以有效提高齒輪齒條傳動系統的性能、精度和使用壽命,為設備的可靠運行提供保障。
